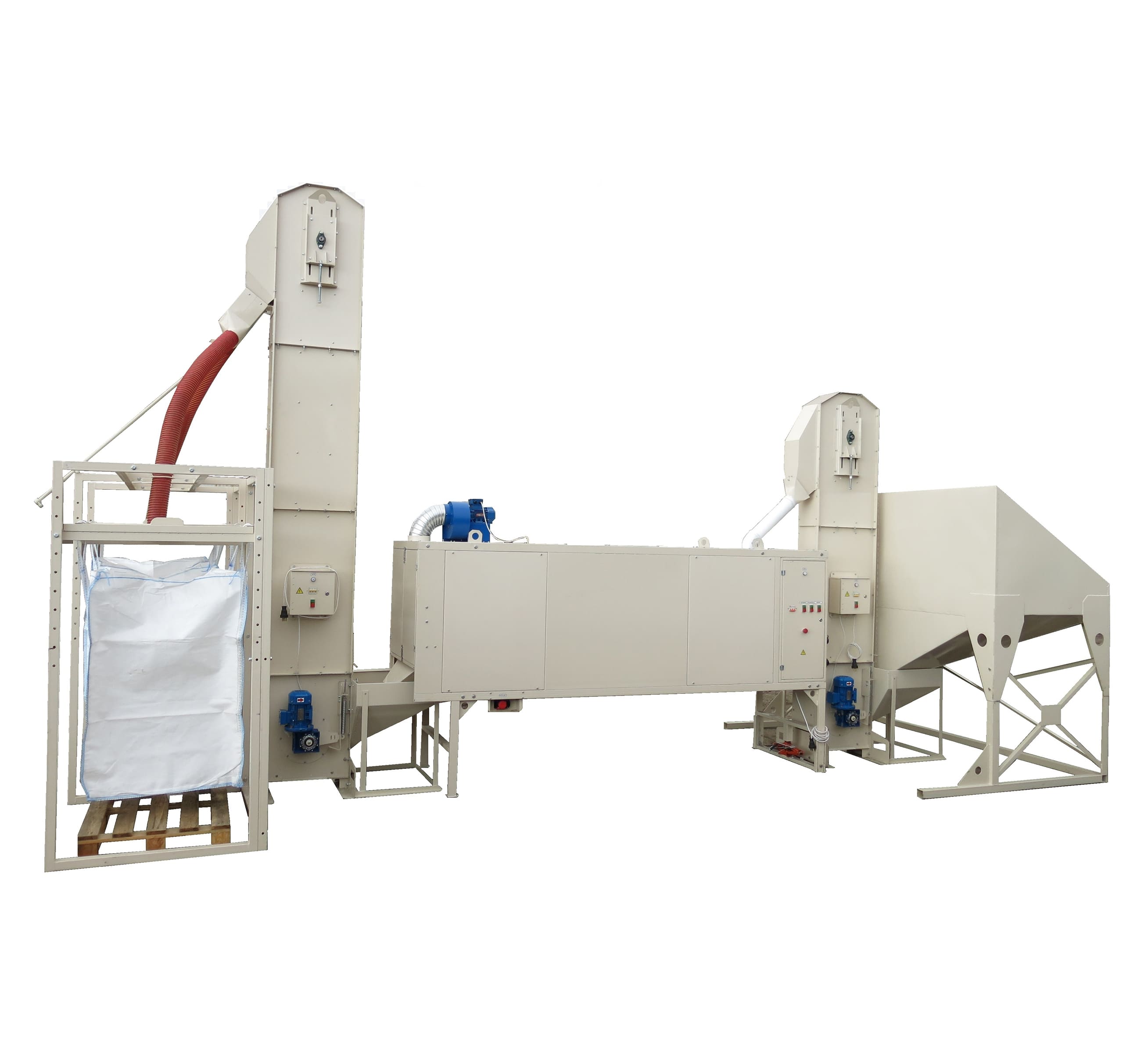

Линия протравливания семян

Это стационарный комплекс непрерывного действия: семенной материал идет через него потоком, и на ходу на семена ложатся протравители и составы для инкрустации, до 10 т/ч. В комплекте только наша техника: на входе приемный бункер, для подъема - пара тихоходных норий НЗ-10, в центре Клен-ПСБ-10, протравливатель и инкрустатор в одной машине, к нему бак рабочего раствора, на выходе оснастка под биг-бэги.

Вся конструкция подчинена одной задаче: провести партию от бункера до биг-бэга так, чтобы не пострадали ни оболочка, ни зародыш. Отсюда и решения. Нории тихоходные, ковши в них разгружаются под действием силы тяжести, а не центробежной силой, лента идет не быстрее 0,8 м/с. Препарат по зерну разносит барабан, который вращается, - ни шнека, ни лопастного смесителя здесь нет. Для семенной партии это важно: если на зерне микротрещины или оболочка обрушена, всхожесть падает.

Набор машин подбирают под конкретного заказчика - под культуру, под то, сколько семян нужно обработать за сутки, как подается ворох и как отгружается готовая партия. Линия модульная, для монтажа не нужны ни фундамент, ни приямки, ни стройка.

Из каких машин состоит линия

Все узлы - серийные машины завода, у каждой свой паспорт и руководство по эксплуатации. Любую можно купить отдельно и использовать без линии: нория точно так же поднимет зерно в бункер хранения или на сепаратор, а под устройство загрузки биг-бэгов можно подвести выгрузку другой машины. Протравливатель тоже работает сам по себе, но паспорт требует подавать семена в барабан равномерно, и лучше всего это получается через промежуточный бункер и тихоходную норию.

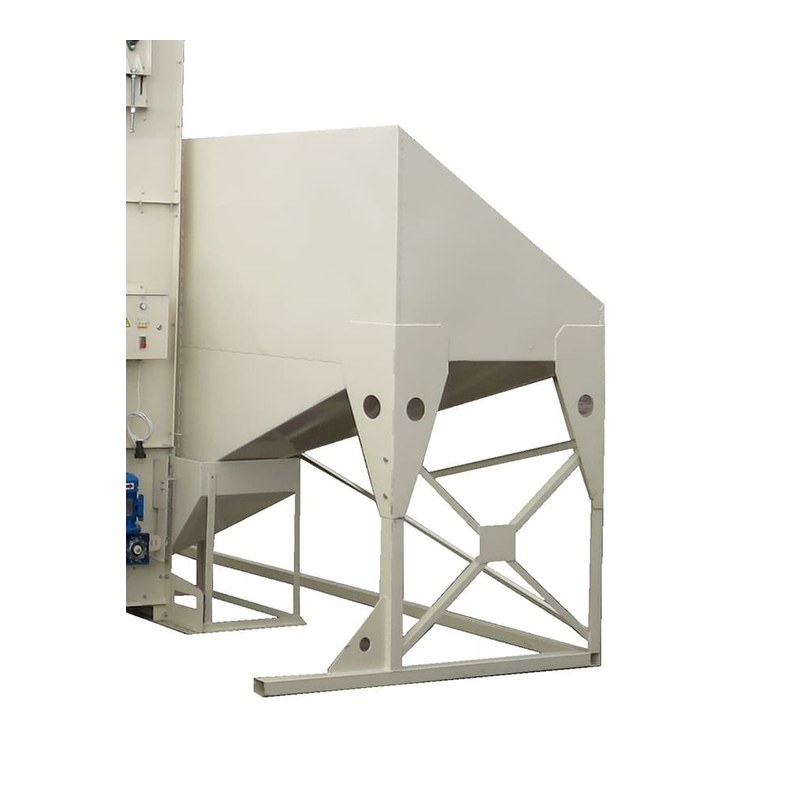

Приемный бункер увеличенного объема

Вмещает 2,7 куб. м. Здесь лежит запас семян на входе, и линия получает материал ровно, как бы часто или редко его ни подвозили. Ровная подача - условие точной дозировки: норму препарата задают как расход в л/ч, и если поток рвется, доза на тонну уходит.

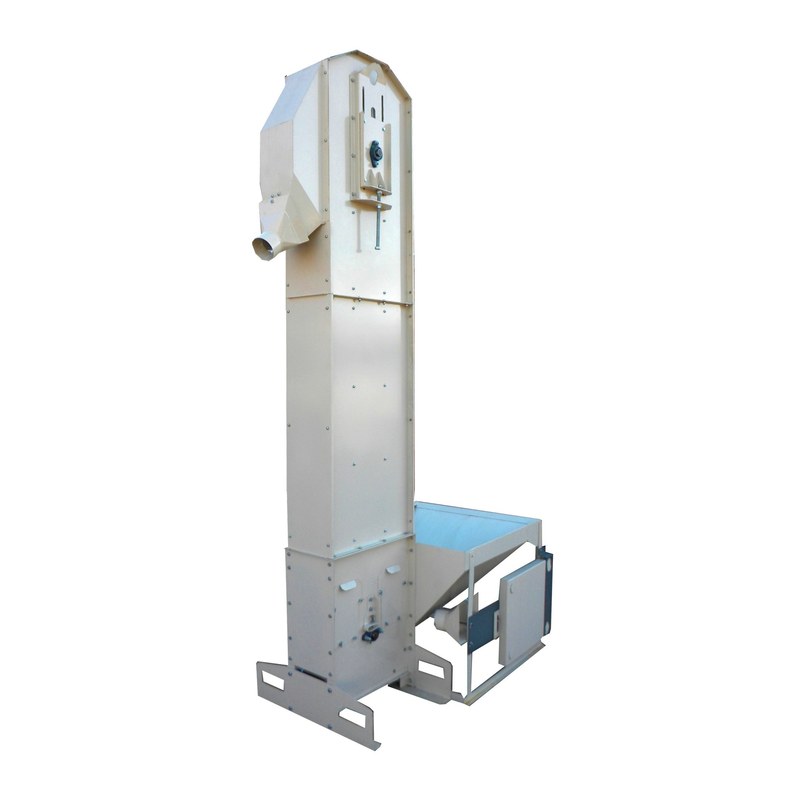

Загрузочная нория НЗ-10

Подает семена из бункера наверх, в загрузочное устройство протравливателя. На конструкцию есть патент RU 2 737 177 C1. Мотор установлен на 1,5 кВт, лента не разгоняется быстрее 0,8 м/с, производительность - до 10 т/ч.

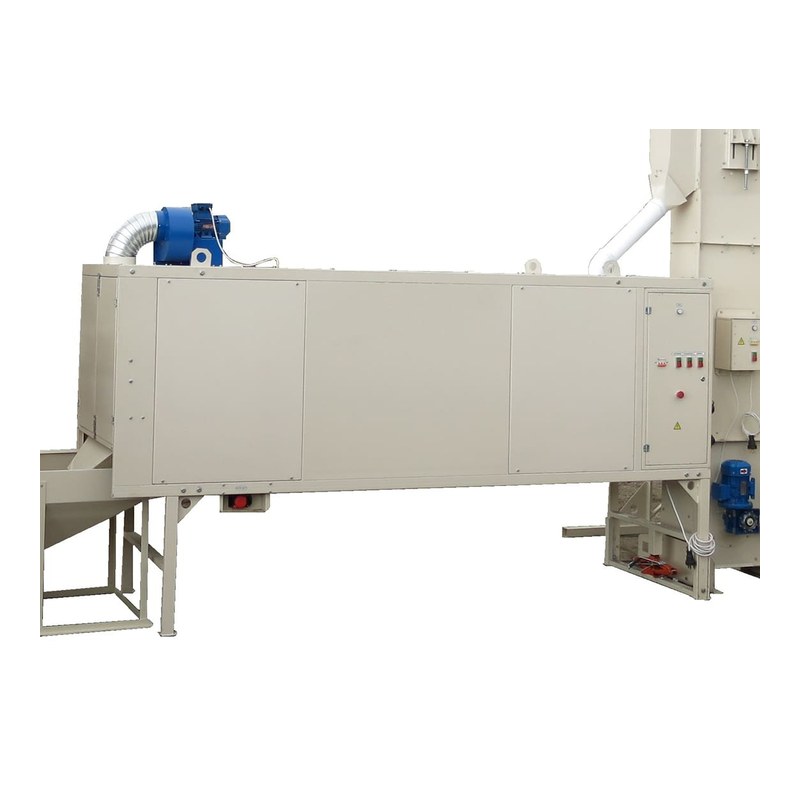

Клен-ПСБ-10: протравливание и инкрустация

Машина барабанного типа, работает непрерывно и обрабатывает семена влажным способом: протравливает до 10 т/ч, инкрустирует до 2 т/ч. Первую порцию препарата дает распылитель на входе, а дальше его разносит по семенам барабан диаметром 750 мм, который вращается. Масса в сборе - до 506 кг, мощность - не больше 1,9 кВт.

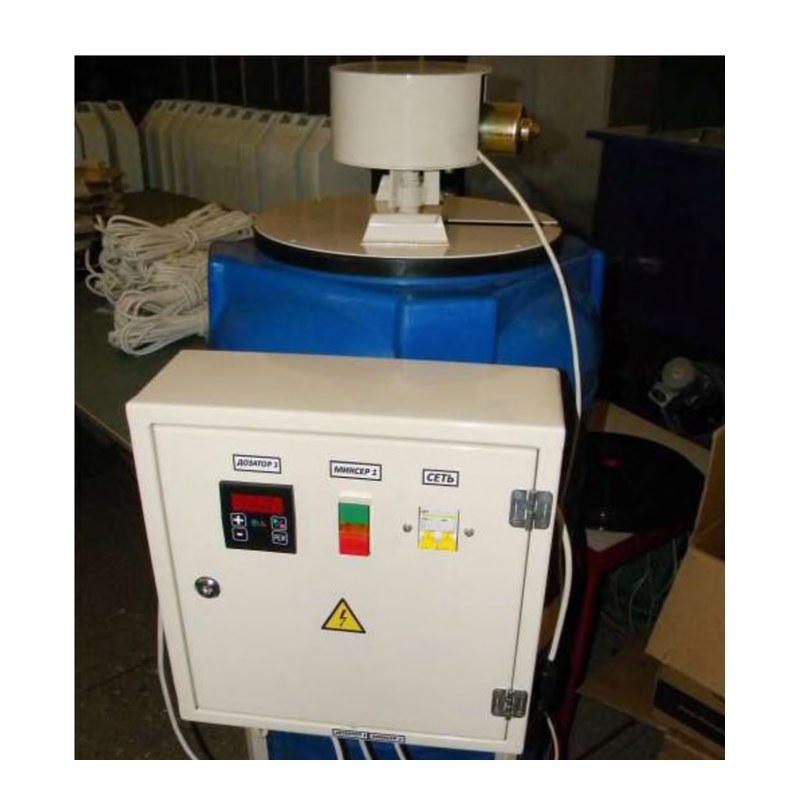

Бак-дозатор для препарата и инокулянта

Бак пластиковый, 200 л, стоит на сварной раме, к нему идут погружной миксер, насос-дозатор и пульт управления. Миксер не выключают, пока идет партия, чтобы компоненты препарата не оседали на дно. Расход держит перистальтический насос, его приводит шаговый двигатель; диапазон настройки - от 0,0 до 99,9 л/ч, шаг - 0,1 л/ч. Когда инокулянт и препарат нужно вносить порознь, в линию добавляют второй такой бак.

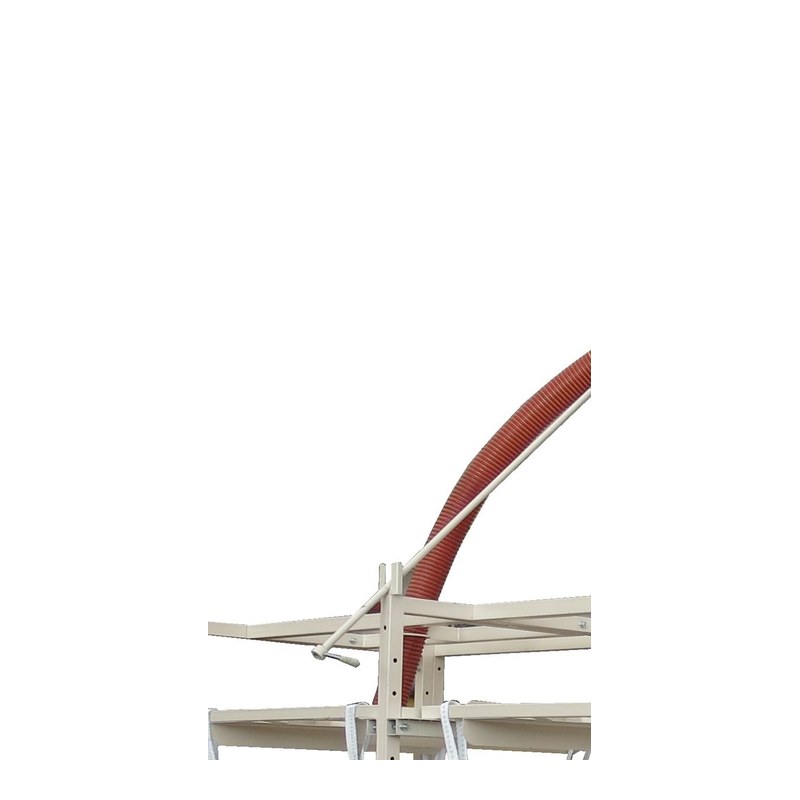

Нория с переключателем потоков

Забирает обработанные семена из барабана и поднимает их к месту затаривания. Переключатель потоков - не отдельная машина, а исполнение той же НЗ-10: он переводит струю с одного висящего контейнера на соседний. Мешки наполняются по очереди, так что смена тары обходится без остановки.

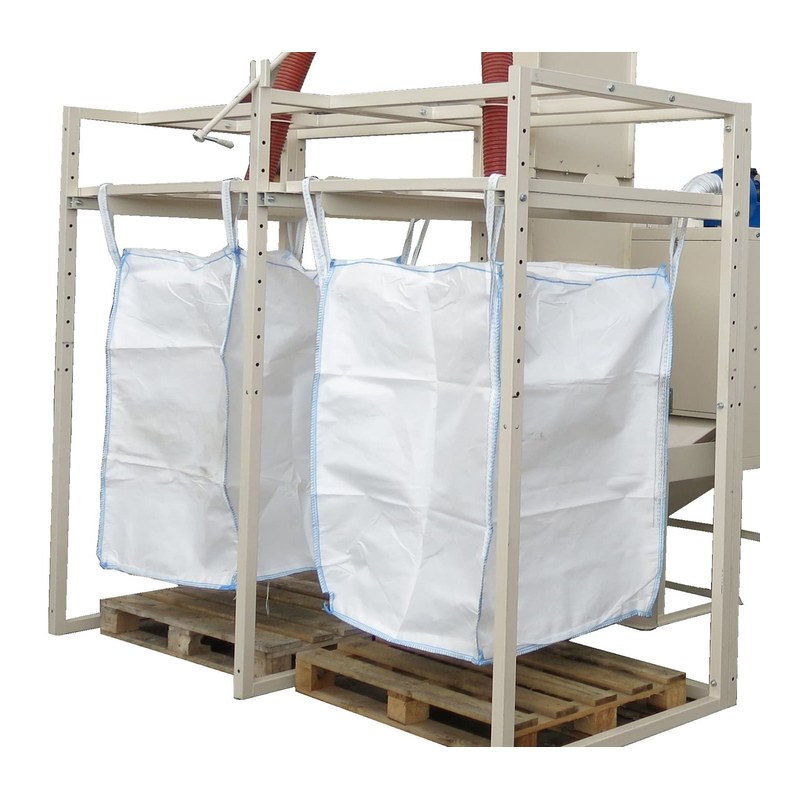

Устройство загрузки биг-бэгов

Это рама, на которой под выгрузкой нории подвешивают контейнер: биг-бэг цепляют за петли, и он наполняется самотеком. К полу устройство не крепится и переставляется так же, как вся линия, а лишняя промежуточная тара не нужна.

Путь семян по линии

Подавать на линию нужно семена, которые уже прошли очистку и калибровку, - для этого есть линия очистки семян. Партию засыпают в приемный бункер, и самотеком через проходное окно она попадает в ковши нории. Размер окна задают шибером бункера.

Нория без спешки поднимает семена на высоту загрузки протравливателя. Наверху ковш материал не швыряет: он переворачивается, и семена ссыпаются в разгрузочный лоток.

На приемном бункере протравливателя закреплен распылитель, и первая порция препарата попадает на семена еще на входе, до барабана. Раствор из бака качает перистальтический насос с шаговым двигателем, а норму выставляют на пульте бак-дозатора, шаг - десятая доля литра в час. Если поставщик препарата не дал своей нормы, на 1 т семян паспорт закладывает 10 л жидкости. Порошковый препарат сначала разводят отдельно и заливают в бак готовым раствором, процеживая через сито, ячейка которого не больше 0,5 мм, иначе забьется распылитель. Минимум 10 л в баке и минута работы миксера - так начинают, а дальше миксер крутится все время. Как рассчитать норму под конкретную культуру и препарат, объясняем в статье про норму расхода рабочего раствора.

Следующая ступень - барабан диаметром 750 мм. Он вращается, слой семян пересыпается, и препарат раскатывается по поверхности каждого зерна. Сколько времени партия проводит внутри, задает наклон рамы: рама опирается на регулируемые опоры, и от уклона оси барабана зависит, быстрее или медленнее семена пройдут через машину. Подбор этой настройки паспорт отдает агроному-семеноводу. Изменив уклон, линию переводят и на инкрустацию, где паспортная производительность - до 2 т/ч.

Из барабана семена забирает вторая нория и несет к биг-бэгам. Переключатель потоков перекидывает выгрузку на другой контейнер, и пока наполняется он, полный мешок снимают и отвозят тележкой для биг-бэга. Время на перецепку тары не теряется.

Варианты комплектации

Базовых комплектаций у линии две.

• Один бак-дозатор. Это базовый вариант: один бак на 200 л для рабочего раствора и свой узел дозирования.
• Два бак-дозатора. У второго бака отдельный насос-дозатор и своя настройка нормы расхода.

Второй бак ставят в двух случаях: если состав из двух компонентов, которые нельзя заранее смешивать в одной емкости, и если обработку ведут без перерывов - пока идет одна партия, во втором баке уже готовят следующий замес. Подробно оба случая описаны на странице о баке-дозаторе жидкого инокулянта.

В Челябинской области к этому варианту стоит присмотреться. Лето короткое, весной еще случаются поздние заморозки, сеять приходится плотно, и протравливание перед севом лучше вести без пауз. Если в хозяйстве кроме яровой пшеницы и ячменя сеют горох и обрабатывают его инокулянтом, со вторым баком инокулянт вносят отдельно от препарата для зерновых. Линию отправляем из Луганска транспортной компанией на терминал в Челябинске (ул. Черкасская, 9) или, по договоренности, в хозяйство.

Окончательный набор узлов определяется при расчете: он зависит от культуры, суточного объема и схемы отгрузки. Цену и срок поставки мы называем для той комплектации, которая получится под вашу задачу.

Требования к площадке

• Пол ровный, бетонный или асфальтовый. Фундамент, земляные работы и анкеры не нужны, однако пол должен выдержать вес машин: нория - 210 кг, протравливатель вместе с баком-дозатором - 506 кг.
• Сеть 3-фазная, 380 В, все узлы вместе потребляют около 5 кВт.
• Высота: над норией нужен запас, ее габарит - 3 160 мм.
• Вытяжка. У протравливателя собственный вентилятор, и если работаете в закрытом помещении, его патрубок выводят в систему вентиляции, чтобы выхлоп не скапливался внутри.
• Подъезд, чтобы засыпать материал в приемный бункер и вывозить полные биг-бэги.

Линия собирается из модулей и секций, проект и строительные работы не требуются. Если меняется планировка, норию переставляют вилочным погрузчиком целиком, без разборки. Перед другой культурой чистят башмак нории - для этого есть люк с выдвижным поддоном. А после работы чистой водой промывают бак, насос-дозатор и барабан протравливателя.

Линия на видео

Съемки линии в работе есть на канале завода. По ним видно, в каком темпе идет подача, как семена ведут себя на выгрузке нории и как наполняются контейнеры.

А это вторая запись той же линии.

Откуда берется травмирование и как его избегают

Больше всего семена страдают при подъеме. В быстроходной нории ковш разгружается центробежно: зерно вылетает и бьется о головку, и появляются дробление, сколы, трещины - особенно у подсолнечника, кукурузы, крупноплодных бобовых. У НЗ-10 все иначе: ковш, идущий не быстрее 0,8 м/с, просто опрокидывается над лотком, и семена ссыпаются. Устройство ковша и башмака мы описали на странице тихоходной нории НЗ-10, а двум схемам подъема посвящена статья о сравнении тихоходной и быстроходной норий.

Второй источник повреждений - узел, где наносят препарат. Шнек и лопастной смеситель двигают семя силой, прижимая его рабочим органом к стенке. Клен-ПСБ-10 устроен иначе: семена перемешивает сам барабан, корпус вращается, слой пересыпается, и препарат покрывает поверхность, не давя на оболочку.

И третье - сколько раз материал перегружают. В этой линии перевалки всего две: из бункера в протравливатель и из протравливателя в контейнер. Ни промежуточных емкостей, ни пересыпания вручную - из барабана партия сразу уходит в биг-бэг.

Расскажите, какая культура, сколько семян нужно обработать и какая у вас площадка, - посчитаем, какие узлы нужны, предложим комплектацию и скажем цену.
