Нория тихоходная НЗ-10

НЗ-10 - это ковшовый элеватор, который поднимает вверх зерно, семена и прочие мелкие сыпучие материалы. Делает его завод «Клен». Паспортные 10 т/ч нория выдает на пшенице, если влажность не выше 15%; мотор установлен на 1,5 кВт и питается от сети 380 В. Для других культур производительность не нормируется - она зависит от того, какой ворох: каков фракционный состав, форма и поверхность семян, влажность. Работа простая: нория берет материал из приемного бункера и поднимает до высоты выгрузки, а дальше он идет в тару, в бункер или на следующую машину линии.

Проектировали ее под зерно, которое бить нельзя. Семенные партии, подсолнечник, кукурузу, крупяные культуры, протравленное зерно НЗ-10 поднимает, не оставляя на оболочке ни сколов, ни микротрещин и не добавляя дробленки. Поэтому и место ей там, где подъем нужен непрерывный, а повреждения недопустимы: на семенных и селекционных участках, на протравливании, на фасовке готовых партий.

Если в челябинском хозяйстве нория поднимает и семенную яровую пшеницу с ячменем, и подсолнечник, который к ударам чувствителен, НЗ-10 справится со всеми без сколов, так что ставить ее можно и на семенной участок, и на фасовку. Лето здесь короткое, семена к посевной готовят заранее, и нория, которая не добавляет дробленки на каждой перевалке, сохраняет их всхожесть до самого сева. С завода в Луганске норию везет транспортная компания - до терминала в Челябинске на ул. Черкасской, 9, а по договоренности прямо к вам на ток.

Что значит тихоходная

Главная цифра - 0,8 м/с: быстрее лента у НЗ-10 не ходит. Обычная черпающе-бросающая нория работает иначе. Ее ковш, разогнавшись, выбрасывает зерно в разгрузочный патрубок, зерно колотится о стенки головки и само о себя, и после такого подъема в материале находят дробленку, трещиноватые, обрушенные и обитые семена. В тихоходной нории зерно никто не бросает: оно спокойно ссыпается через кромку ковша.

Свою роль играет и ковш. Его тыльная сторона сделана в виде лотка: ссыпающееся зерно попадает на нее и уходит в зону выгрузки, а не разлетается по головке и не проваливается обратно в шахту. Просыпь внутри головки благодаря этому минимальная.

Подробно две схемы подъема сравниваются в статье о тихоходной и быстроходной нории.

Устройство

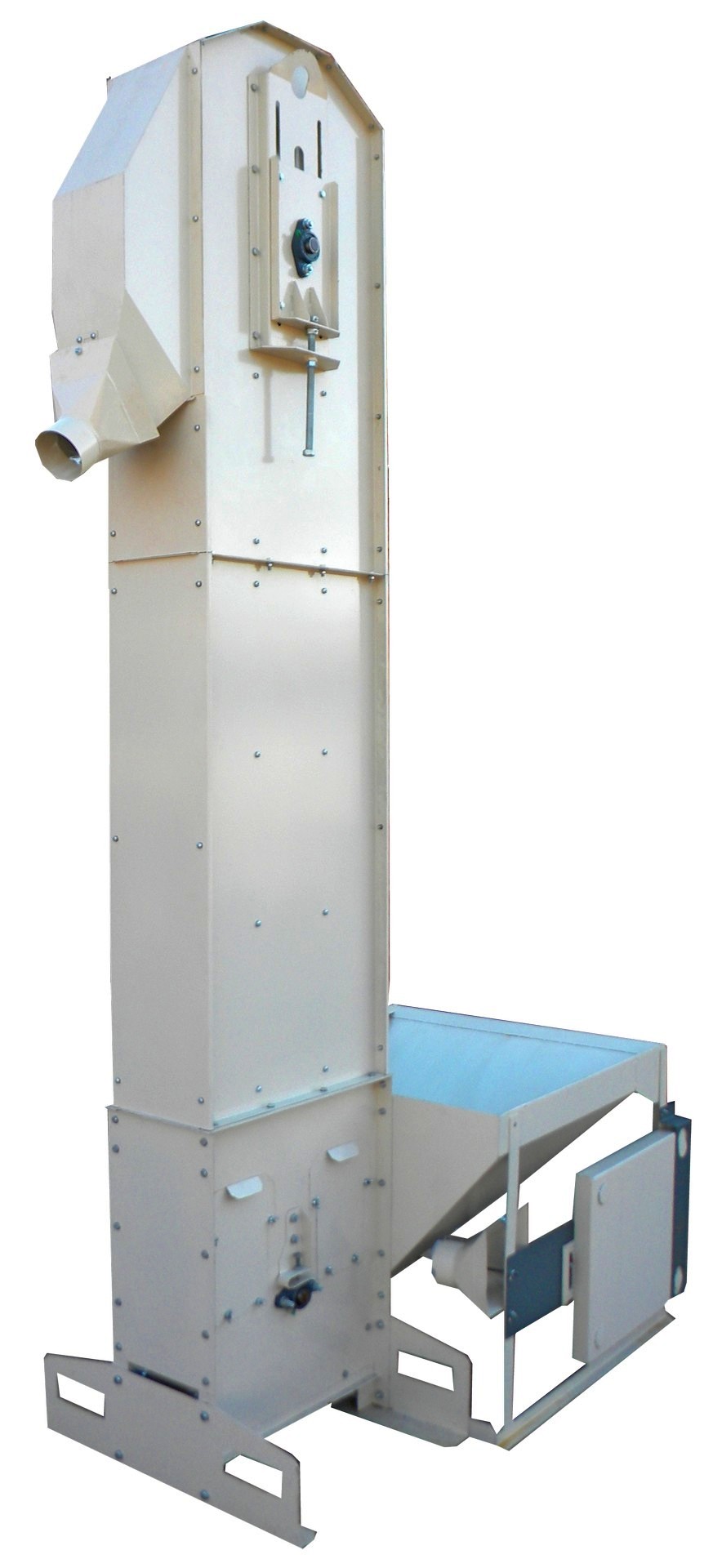

Норию привозят собранной из готовых узлов:

• Приемный бункер на 110 л, шибер-дозатор на нем ручной.
• Основание с мотор-редуктором и приводным барабаном - это башмак нории, в нем привод ленты.
• Нижняя секция шахты, на ней закреплен пульт управления.
• Верхняя головка, в которой барабан, винтовой механизм натяжения ленты, лоток выгрузки и окно ревизии.
• Тяговая лента с ковшами.

Ковши посажены на болтах на норийную ленту БКНЛ-65: ширина 150 мм, 4 слоя. Стоят они через 160 мм, каждый вмещает 0,8 л, так что поток складывается из частых маленьких порций, а не из редких больших.

На что стоит обратить внимание:

• Сварной станины нет: секции несут себя сами, жесткость дает корпус нории.
• Металл - холоднокатаный лист 1,2 мм, из него и секции, и ковши.
• Барабаны вращаются на роликовых подшипниках, которые сами центрируются.
• Ленту натягивает винт повышенного класса прочности.
• Чтобы заглянуть к приводному барабану, на боку башмака открывают быстросъемные окна. Снизу у башмака еще люк, тоже быстросъемный, и выдвижной поддон: при переходе на другой материал остатки выгребают через них, норию не разбирают.
• Приводной барабан не сплошной, обод у него решетчатый, и там, где ребра касаются ленты, получаются наклонные каналы. Если семя попало внутрь барабана, оно по ним выкатывается, не повредившись.
• Под разгрузку предусмотрены насадки на трубы 110 мм.

Установка и перестановка

Копать и бетонировать под норию ничего не придется. Ей достаточно ровного пола с бетоном или асфальтом - подойдут крытый ток, ангар, склад, площадка элеватора. В габарите машина 2120 x 1290 x 3160 мм, весит не больше 210 кг, загружать ее без переходника можно на высоте 2 250 мм.

Переставить норию можно погрузчиком: в опорах башмака есть прямоугольные окна под вилы, и машину везут стоя, целиком. Наполнение ковшей регулирует ручной шибер-дозатор на бункере - его выставляют по тому, сколько вороха реально поступает и сколько способна принять следующая машина линии.

Исполнение с переключателем потоков

В линии протравливания семян НЗ-10 встречается два раза. Первая нория стоит на входе и подает семена в Клен-ПСБ-10, протравливатель-инкрустатор; ее ставят вместе с увеличенным приемным бункером, который работает как промежуточная емкость и выравнивает поток в барабан.

На выгрузке линии работает вторая НЗ-10, но уже с переключателем потока. Им оператор попеременно отправляет зерно в один из двух приемников: один наполняется, у другого в это время меняют тару. Обработанные семена через переключатель уходят на устройство загрузки биг-бэгов, а протравливатель не прерывается, и линию не приходится останавливать ради каждого нового контейнера.

Кому подходит

• станциям подготовки семян;
• хлебоприемным пунктам и элеваторам;
• зерноочистительным комплексам типа ЗАВ;
• сушильным комплексам КЗС;
• семенным и селекционным станциям;
• маслоэкстракционным производствам;
• мукомольным и комбикормовым предприятиям;
• фермерским хозяйствам.

Приемный бункер принимает материал тремя путями - из мешков вручную, из мягких контейнеров биг-бэг и с ленточного конвейера. А по отдельному заказу к нории идет тележка для биг-бэгов, на которой контейнер висит, пока наполняется, и на ней же его увозят.

Патент

Конструкция запатентована, номер патента РФ - RU 2 737 177 C1.

Нужна нория? Сообщите культуру и поток, который она должна поднимать, - подберем исполнение, при необходимости с переключателем потоков, и пришлем цену. Изготавливаем НЗ-10 в Луганске, отгружаем во все регионы России.
